(Privat-) Institut für Hochvolt-Technik - Henning Wagner
Entwicklung von Lehrmitteln
Um die Thematik verständlich, interessant und praxisnah unterrichten zu können, bedarf es entsprechender Lehrmittel, die häufig für diese neue HV-Thematik von den etablierten Lehrmittel-Herstellern noch nicht verfügbar waren. Das führte dazu, dass der Instituts- Leiter Henning Wagner selbst zu Unterrichtszwecken Prototypen und Schnitt-Modelle als Lehrmittel herstellte. Diese Lehrmittel wurden/werden den sich auf dem Markt befindenden Lehrmittel-Herstellern zur professionellen Aufbereitung angeboten und dort sehr erfolgreich umgesetzt und vertrieben. Auch erstellte/ erstellt das Institut zu diesen Lehrmitteln umfangreiche Versuchsliteratur. Folgende Beispiele zeigen diese Erfolge:

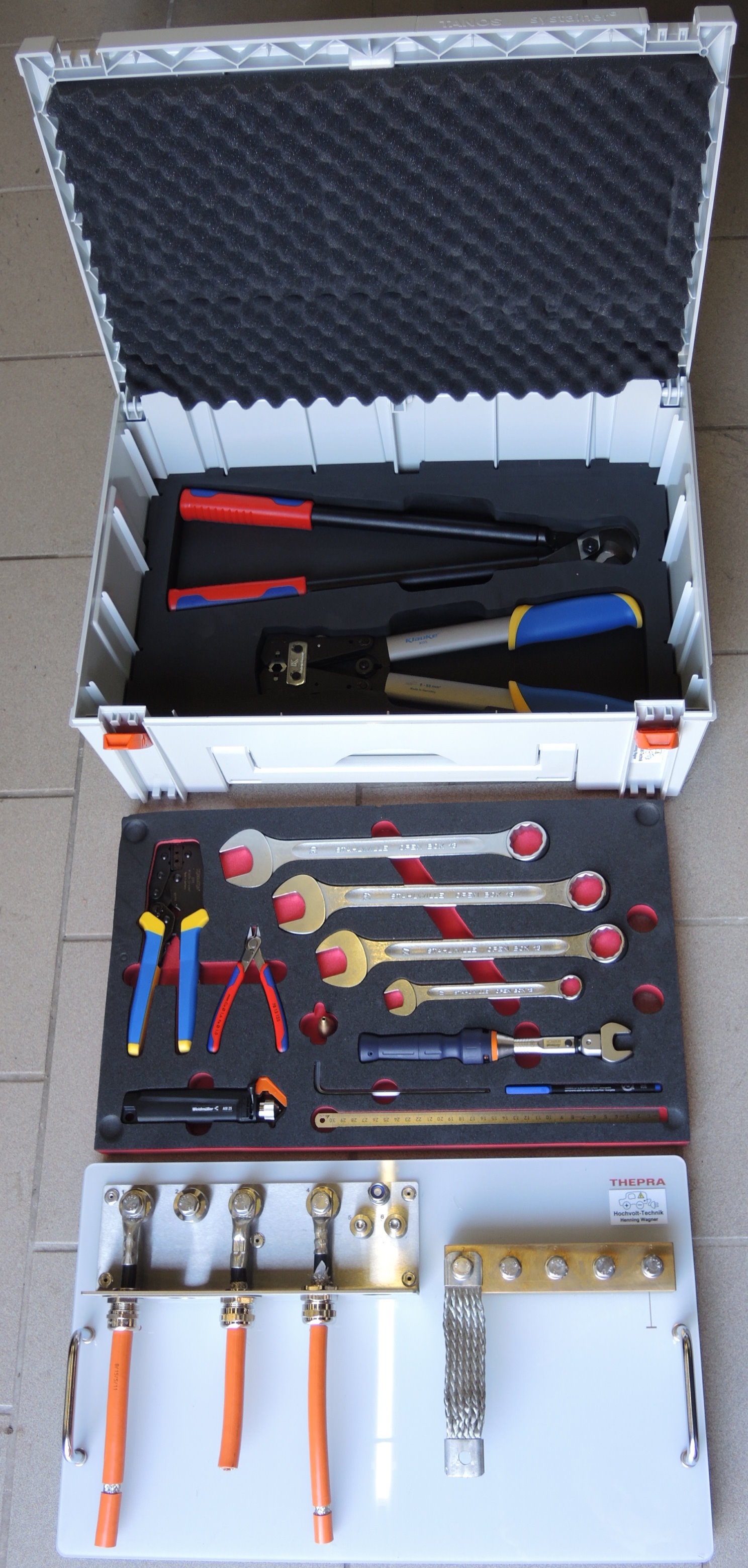

Entwicklung eines Übungsbrettes zur Herstellung / Crimpen von HV-Leitungen mit Anschlagen von EMV-Verschraubungen. Die Qualität der Verbindung der Abschirmung zum HV-Gehäuse kann mit dem Milliohmmeter überprüft werden. Links sieht man den Prototyp. Die beiden rechten Bilder sind die Profi-Umsetzung durch die Lehrmittel-Firma THEPRA Didactic GmbH. Die Versuchsplatte wird in einem Koffer geliefert, der auch das entsprechende Werkzeug in Einlegeböden beherbergt. Ebenfalls gibt es einen Koffer mit dem Verbrauchs-Material wie HV-Kabel, Kabelschuhe und unterschiedlichste Verschraubungen. Dazu gehört auch eine detaillierte Versuchsanleitung mit Hintergrundwissen.

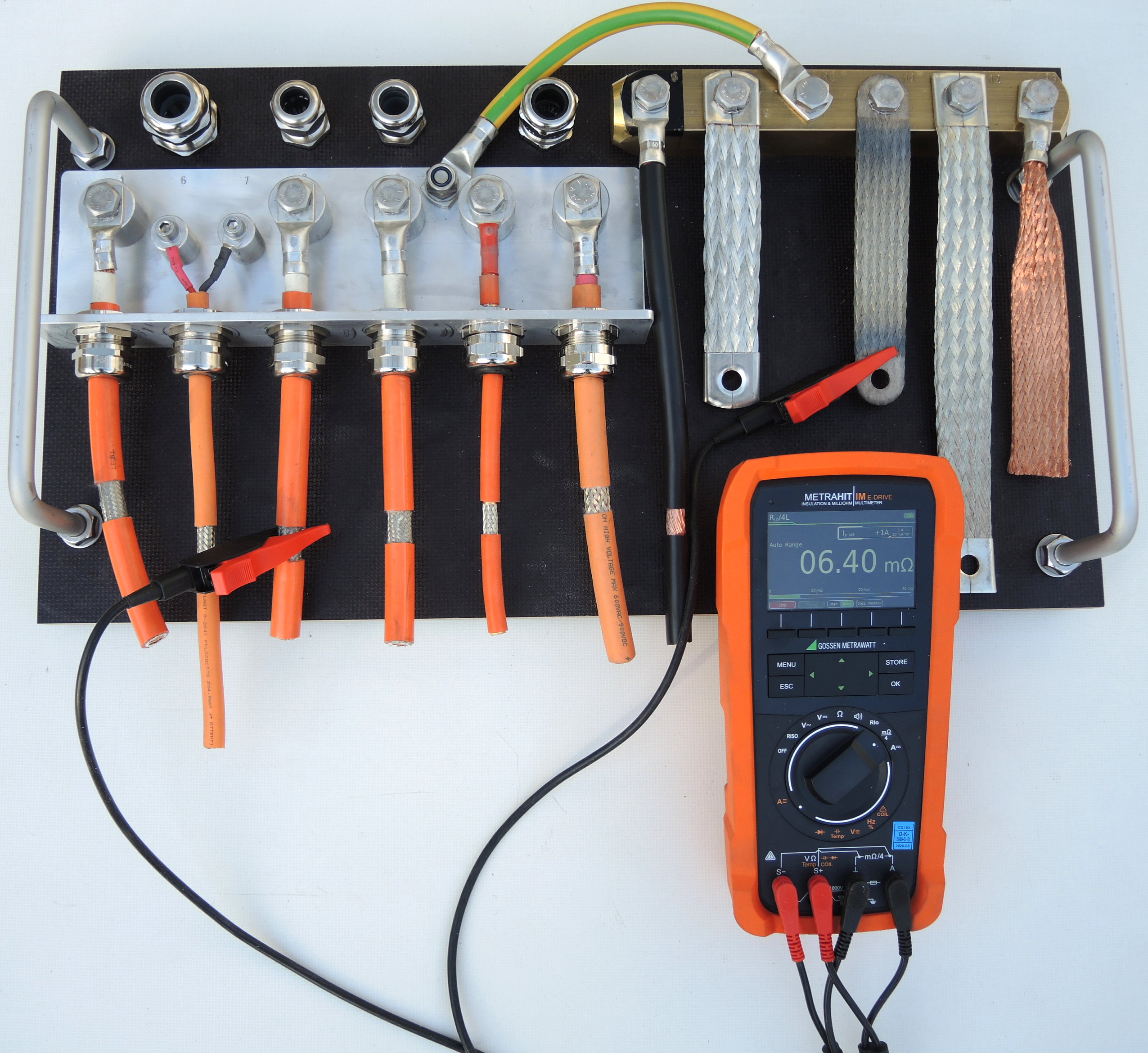

Prototyp - Neues Lehrmittel - HV-Leitungsherstellung mit Potenzialausgleich

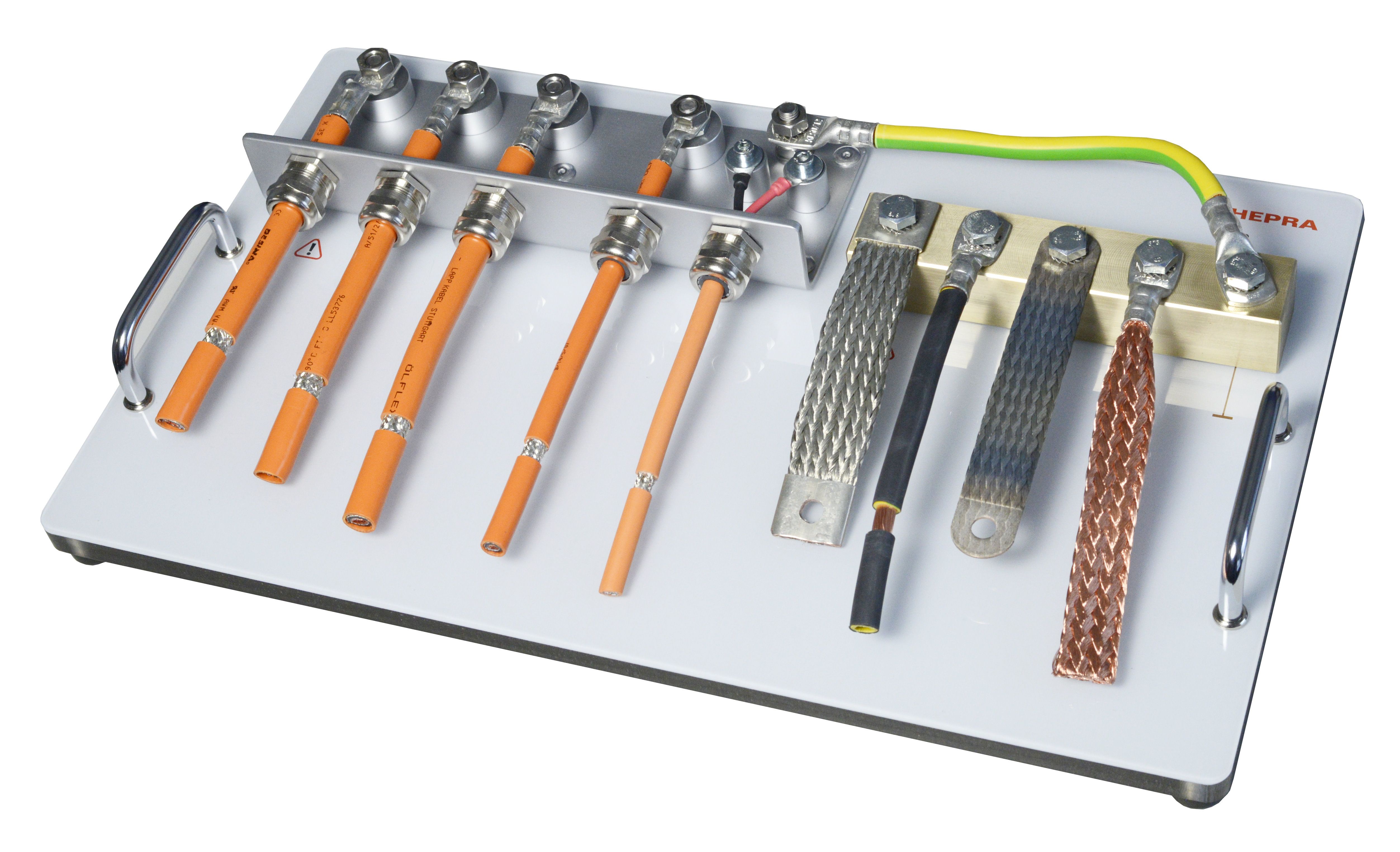

Umsetzung des neuen Lehrmittels durch die Fa. THEPRA
Neues Lehrmittel
Entwicklung eines Ladeprüfadapters, den das Unternehmen THEPRA Didactic GmbH in Fellbach umgesetzt hat und zum käuflichen Erwerb anietet.: Auch hierzu wurde die Versuchs-/Bedienanleitung mit Hintergrundwissen zur Ladetechnik erstellt.

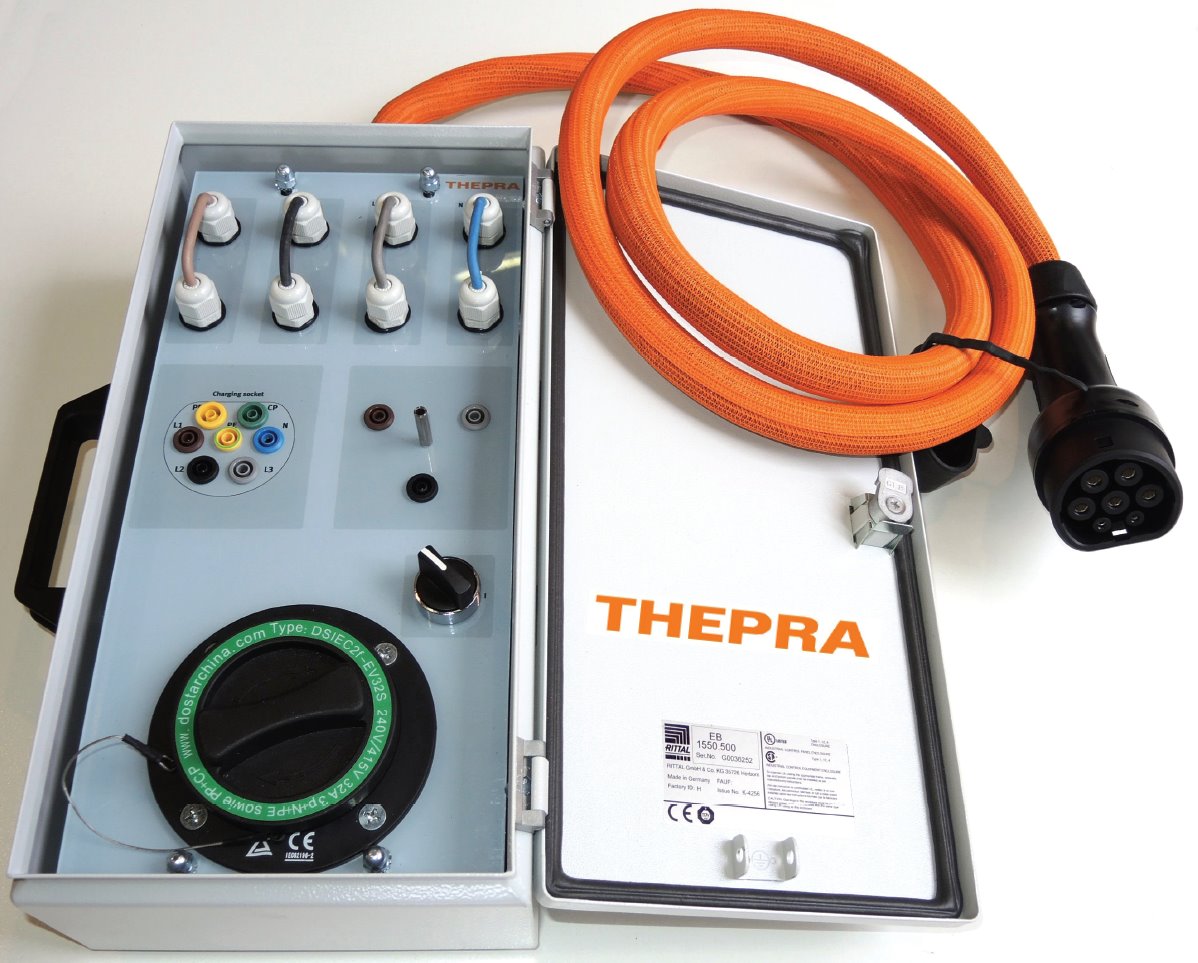

Prüfadapter mit Verriegelung Messbuchsen und künstlichem Sternpunkt.

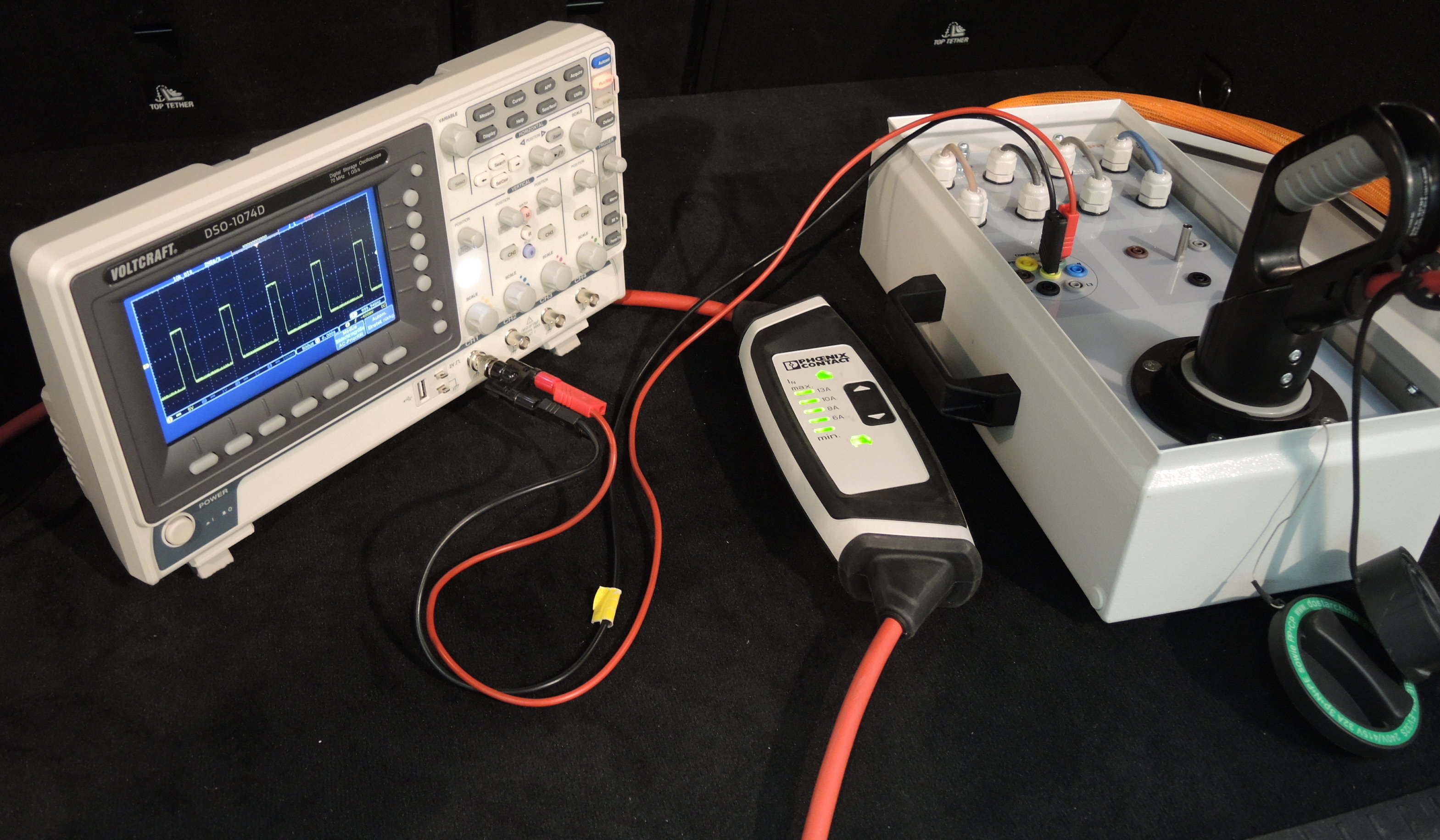

Messaufbau am HV-Fahrzeug.
Oszilloskop-Darstellung der CP- bzw. PP-Kommunikation.

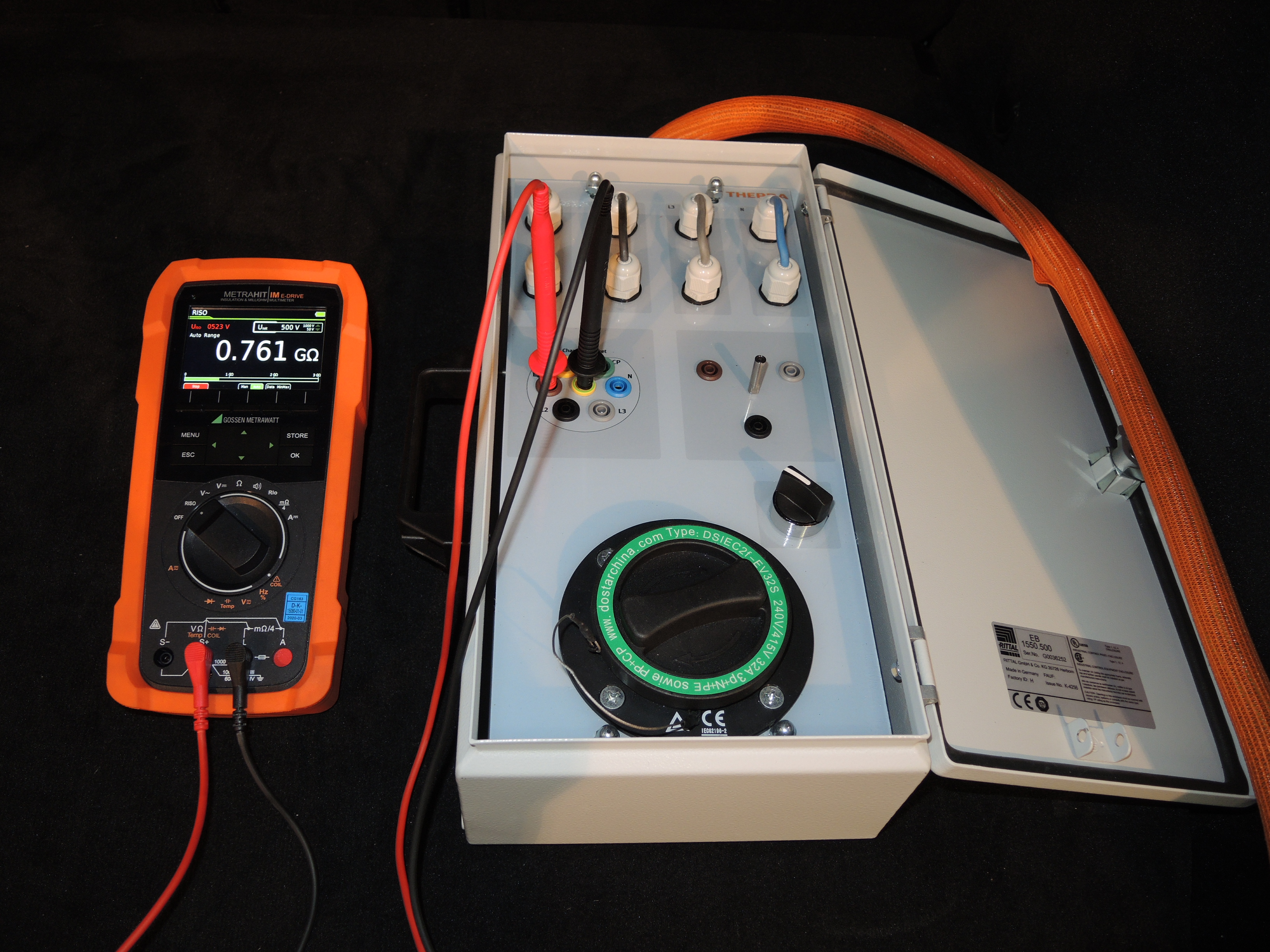

Isolationsprüfung
Ladestrommessung

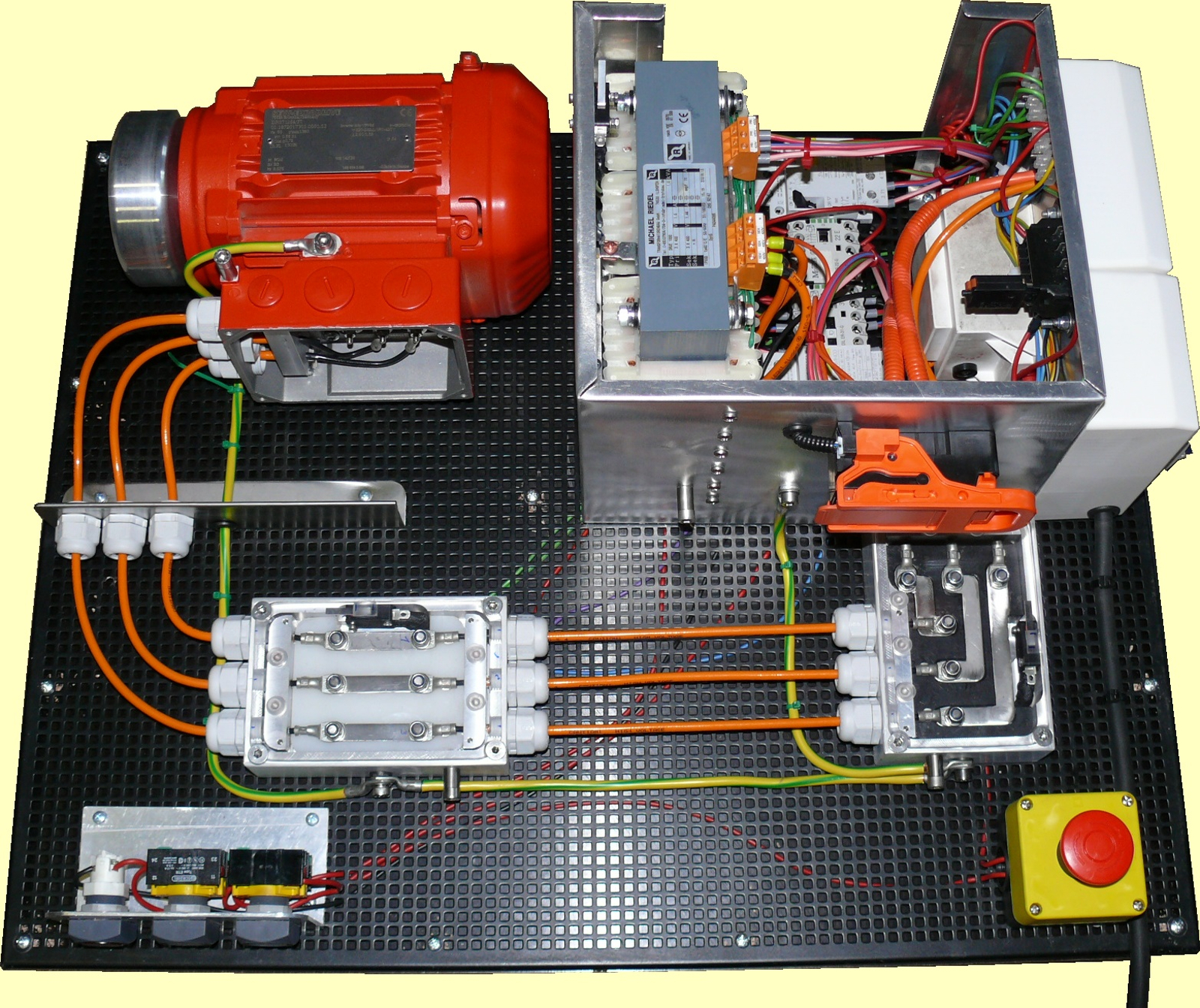

Prototyp eines HV-Lehrmittel mit Fehlerschaltmöglichkeit zum:
- HV-Interlock
- Freischalten und Freischneiden
- Isolations-Überwachung und Messungen
- Arbeiten und Messen unter Spannung
- Potenzialausgleich

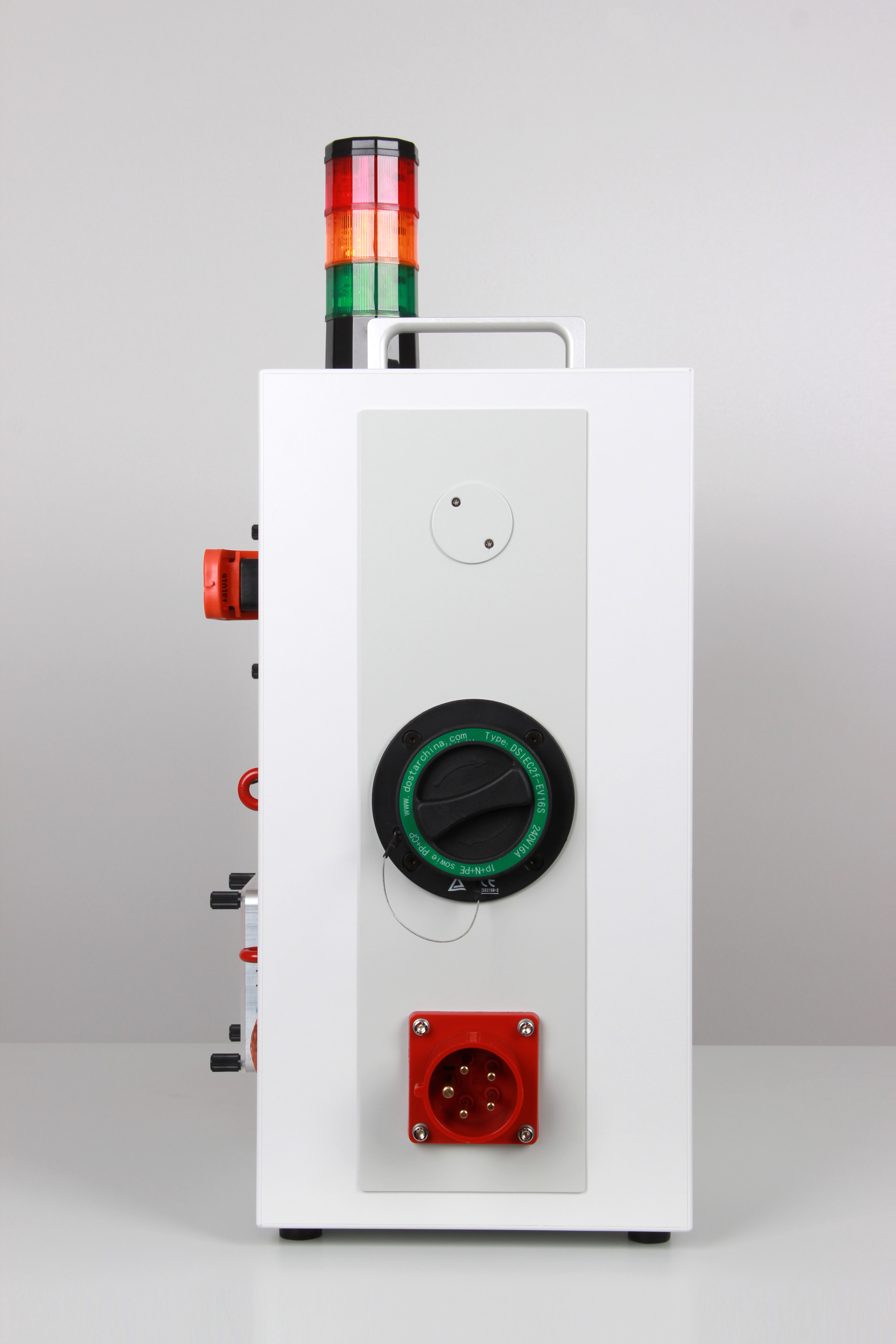

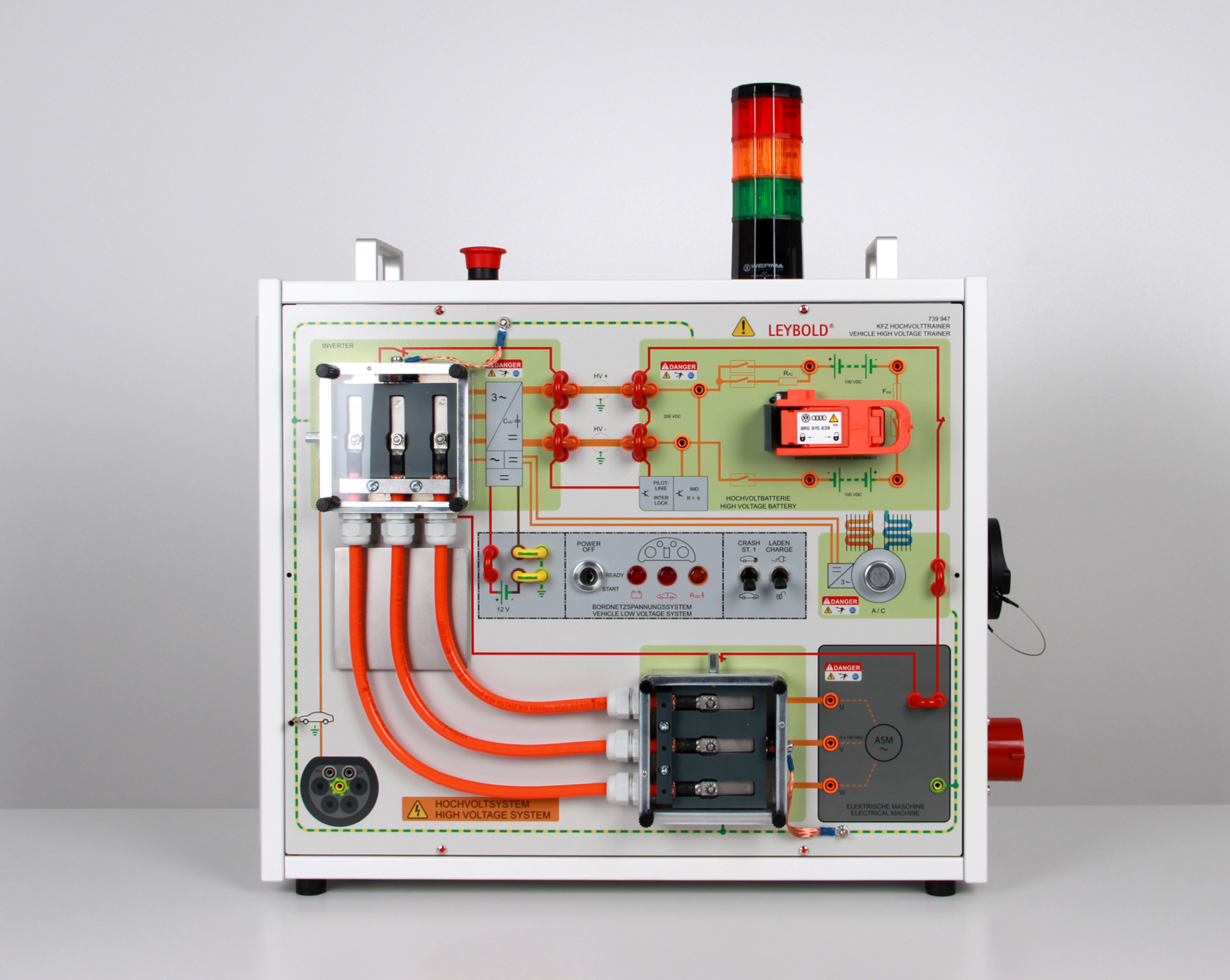

Umsetzung des Prototyps in einen HV-Trainer durch das Unternehmen LD Didactic in Hürth: Hier gelangen Sie zum Kfz-Hochvolttrainer

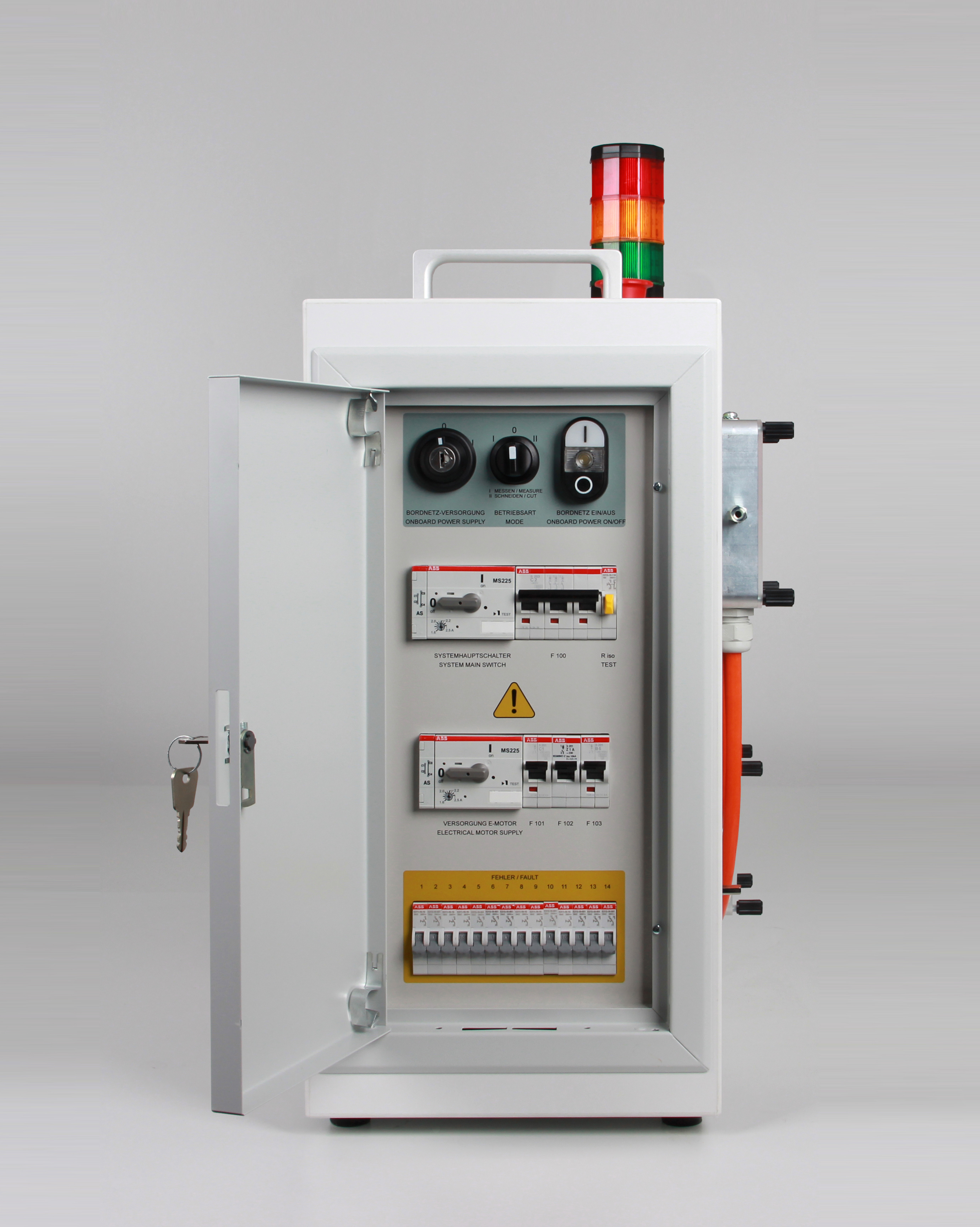

Abschließbare Schalter zur Inbetriebnahme
Modell eines HV-Fahrzeuges mit HV-Batterie, Schützsteuerung, Wechselrichter, Interlock, Lade-Steckdose, Kontrollleuchten, E-Maschine, etc.
El. Anschluss, Lade-Steckdose Typ 2

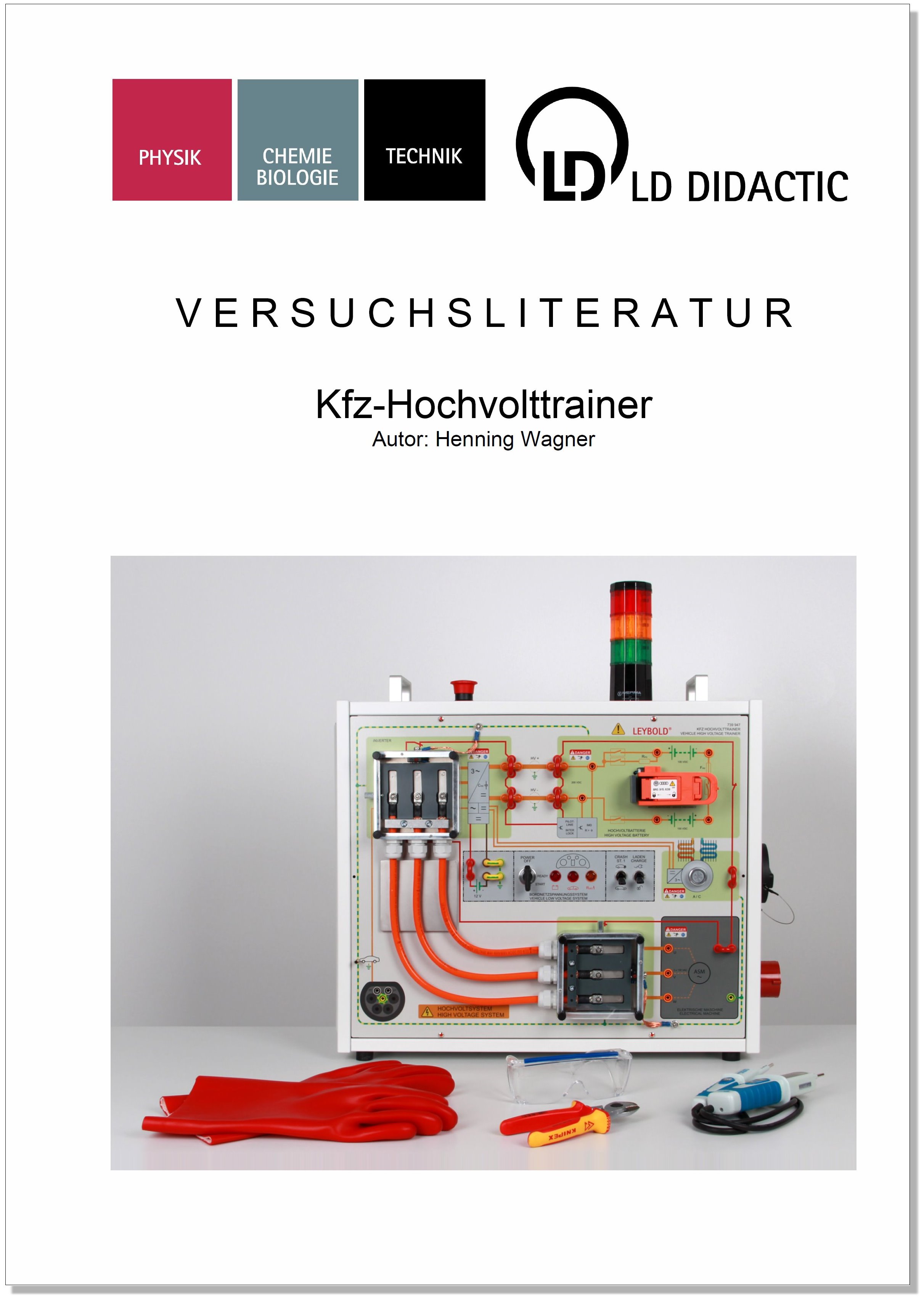

Beratung während der Umsetzung, Prüfung des Lehrmittels nach der Umsetzung Erstellung der 85-seitigen Versuchsliteratur

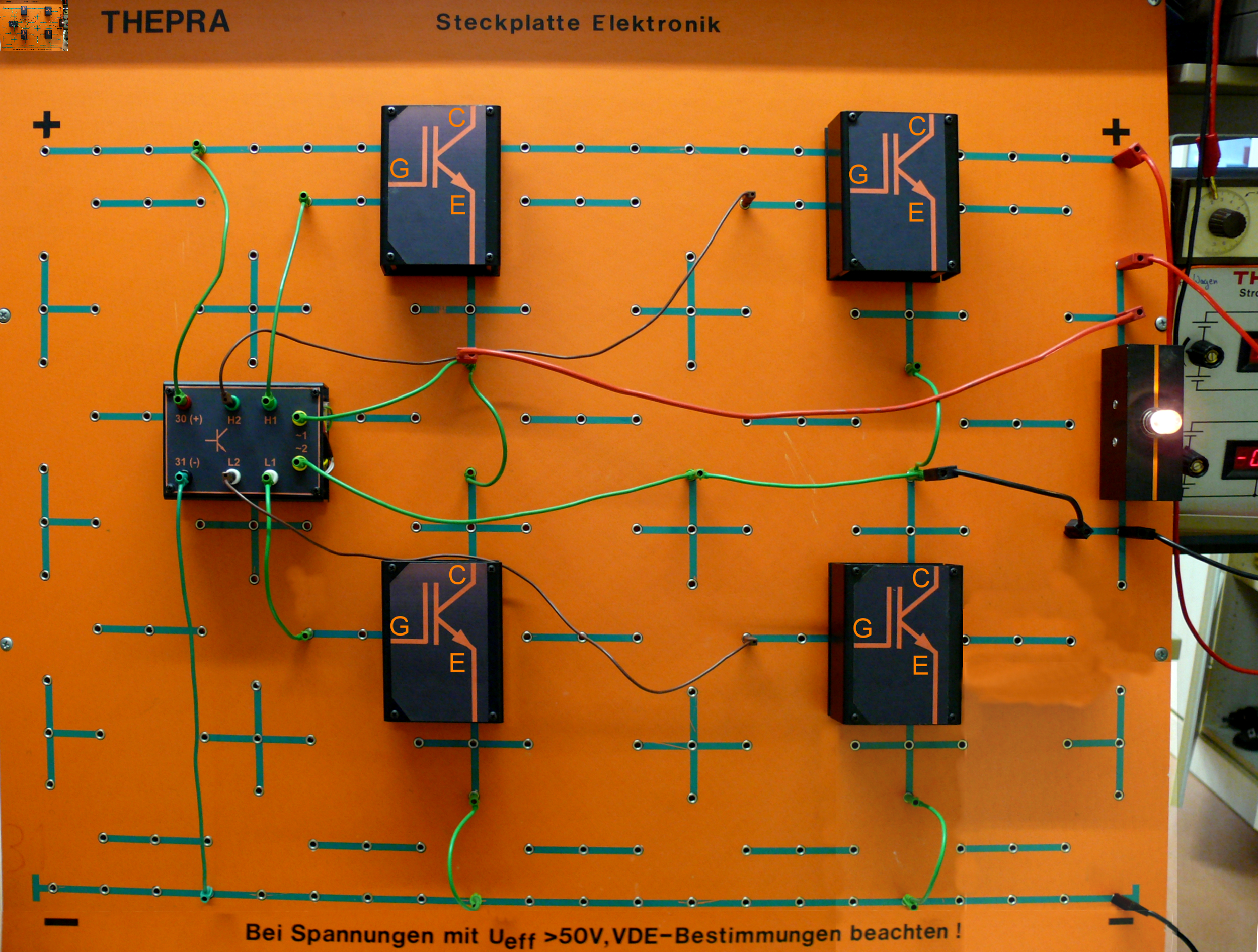

Entwicklung eines elektronischen Steck-Bausteine-Satzes für Schüler-Versuche zum Thema Wechselrichter für ein bestehendes Grundlagen-Versuchs-Systems des Unternehmens THEPRA Didactic GmbH in Fellbach.

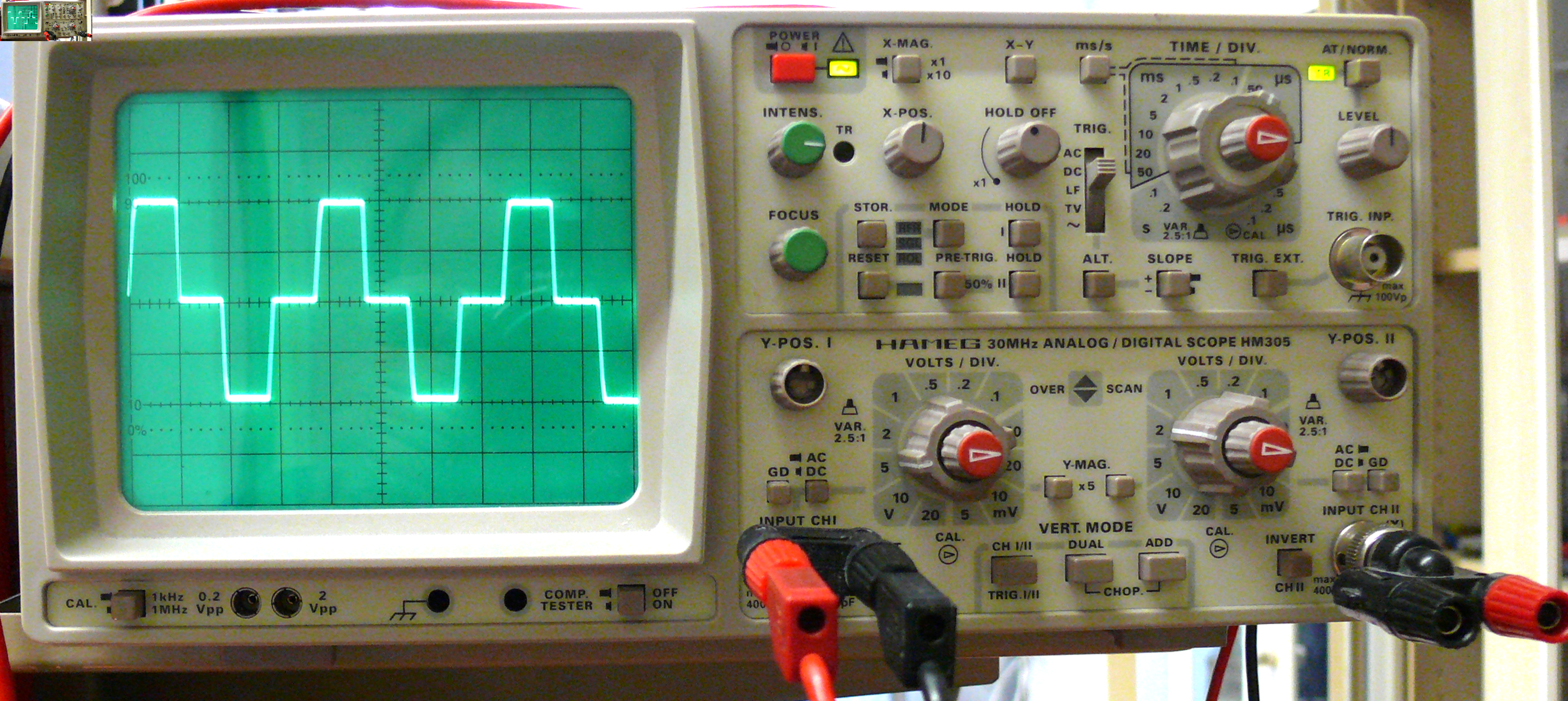

Darstellung der aus einer Gleichspannung erzeugten Wechselspannung mit Hilfe eines Oszilloskops:

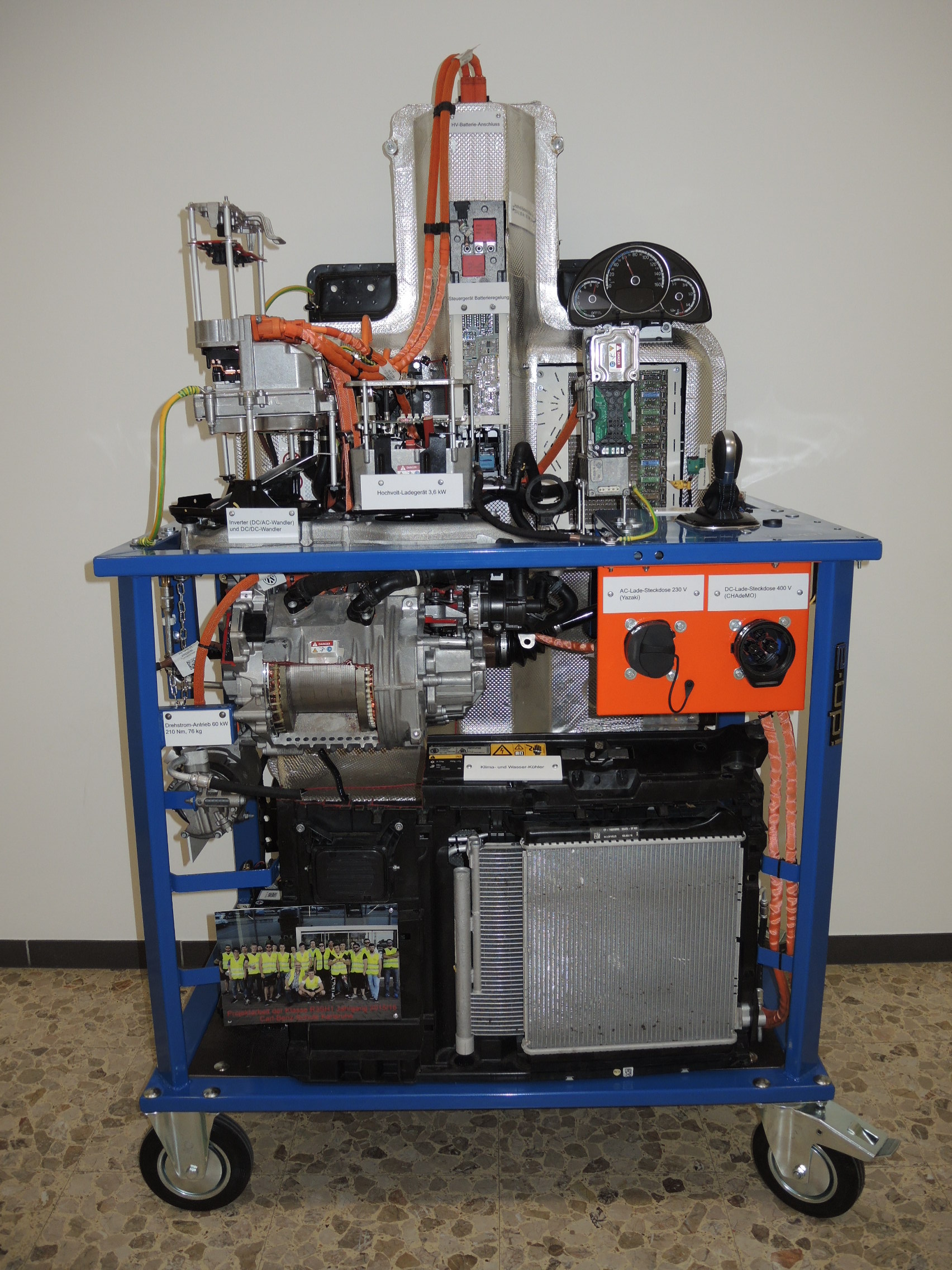

Planung und Herstellung einer Projektarbeit mit Kfz-Auszubildenden: Schnitt- und Funktions-Modell eines VW e-up:
